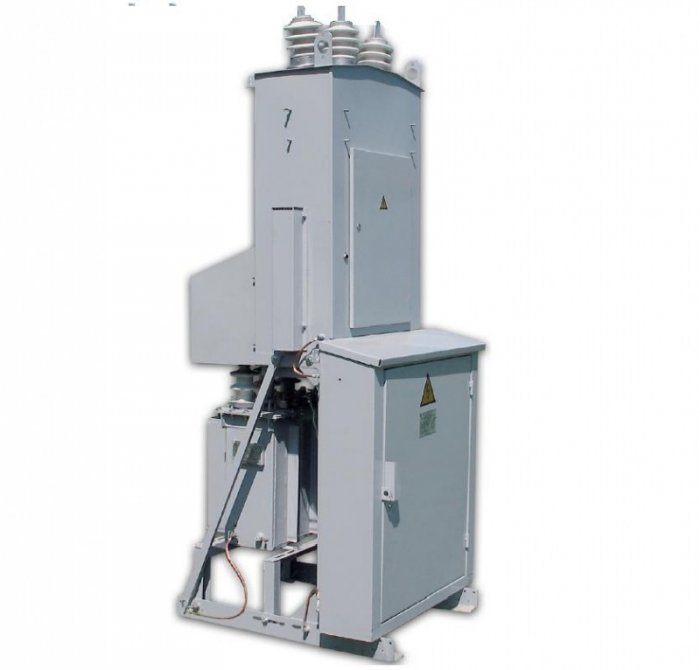

Мачтовые трансформаторные подстанции (КТПМ)

Трансформаторные подстанции представляют собой основной элемент электросетей. От корректного выбора типа и мощности устройства, схемы ее подключения и конструкции зависит надежность электроснабжения потребителей.

Большинство комплектных трансформаторных подстанций в металлических шкафах наружной установки, применяемых в сельской местности с суровыми климатическими условиями, имеют низкую надежность, короткий срок службы, неудобны и опасны как для населения, так и для обслуживающего персонала.

В отличие от наземных КТП, где и высоковольтное, и низковольтное оборудование размещено в общем металлическом корпусе, мачтовая КТП предусматривает раздельное размещение оборудования. Высоковольтная часть открыто расположена на конструкции или опоре воздушной линии на значительной высоте, а низковольтная – внизу в распределительном шкафу.

Такое размещение позволяет:

• уменьшить занимаемую площадь;
• отказаться от фундамента;
• снизить металлоемкость;
• уменьшить стоимость.

Применение КТП мачтового типа для энергоснабжения сельскохозяйственных потребителей, населенных пунктов и небольших промышленных объектов позволит продлить срок службы энергетического оборудования, снизить затраты на его обслуживание и ремонт, повысить бесперебойность подачи электроэнергии.

Эксплуатационные характеристики

Мачтовая трансформаторная подстанция имеет следующие основные технические данные:

• номинальное напряжение на стороне ВН – 6 (10) кВ;
• номинальное напряжение на стороне НН – 0,4 кВ;
• ток электродинамической стойкости на стороне ВН – 16 кА;
• мощность силового трансформатора – 25-250 кВА;
• номинальный ток на стороне НН – 600 А;
• способ выполнения нейтрали на стороне ВН – изолированная;
• способ выполнения нейтрали на стороне НН – глухозаземленная.

Ввод напряжения со стороны высоковольтной линии передач осуществляется воздушным способом. С низковольтной стороны вывод может быть реализован как кабельным, так и воздушным методом по желанию заказчика и в зависимости от особенностей места установки.

Столбовая подстанция предназначена для наружного монтажа в регионах с умеренным или умеренно холодным климатом. Для регионов, где температурные показатели воздуха могу достигать значения -60°С, агрегат оснащают дополнительной системой обогрева на основе резисторов. Повышенная концентрация взрывоопасных и химически активных веществ, которые могут разрушить изоляцию оболочек или снизить противокоррозионные свойства металлоконструкций, является недопустимым условием при выборе места установки столбовой подстанции.

Продукция и сервис

Компания «ЭлектроСтандарт» предлагает не только приобрести сертифицированную КТПМ в Туле, но и позаботиться о ее установке «под ключ», которая включает в себя:

• доставку к месту монтажа;
• подключение;
• пусконаладочные работы;
• прокладку или замену кабеля.

Наши опытные электромонтажники введут в эксплуатацию любую установку и окажут консультативную помощь, гарантийное и постгарантийное обслуживание устройства.

Также завод реализует наиболее востребованные в электроэнергетике позиции высоковольтного и низковольтного оборудования:

• КТП по типу;
• КТП по мощности;
• ячейки КСО;
• ЩО;
• КРУ;
• реклоузеры.

Использование комплектующих узлов собственного производства позволяет снизить стоимость изделия и сроки его поставки. Мы учитываем все пожелания заказчика и предлагаем современное оборудование, отвечающее всем стандартам качества и безопасности.
