БКТП

Блочные трансформаторные подстанции напряжением 6(10)/0,4 кВ применяются в сетях с изолированной (со стороны высоковольтного напряжения) и глухозаземленной (со стороны низковольтного напряжения) нейтралью. БКТП используются для электроснабжения производственных, жилищно-коммунальных, социальных объектов, а также коттеджных поселений и зон персональной застройки.

Конструкция блочных подстанций

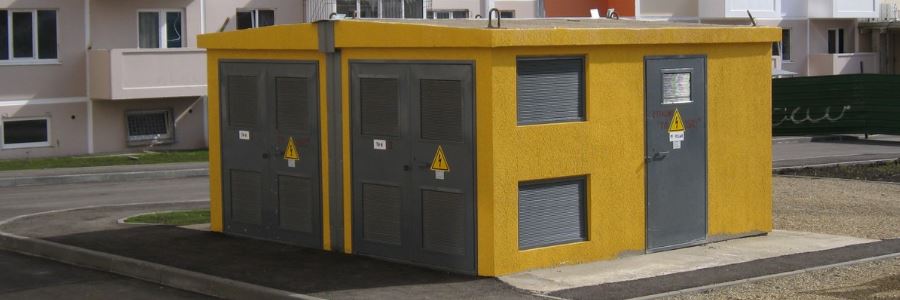

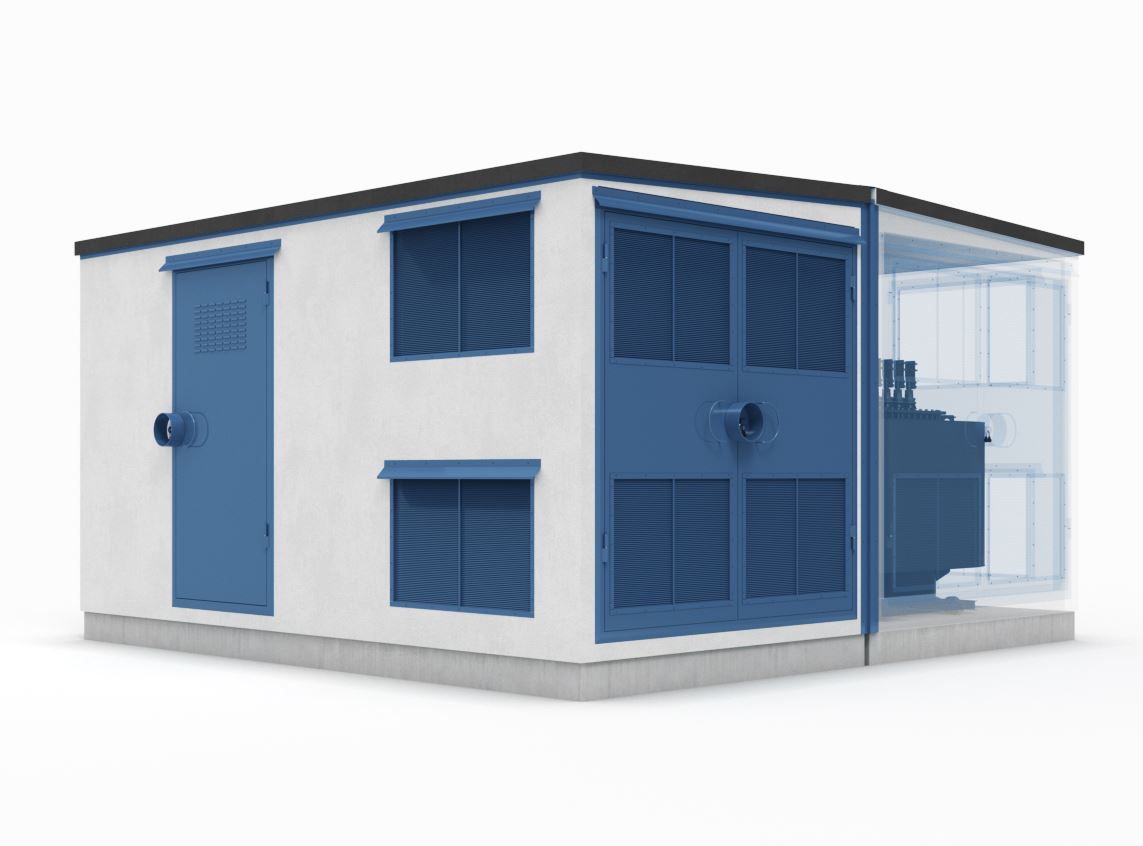

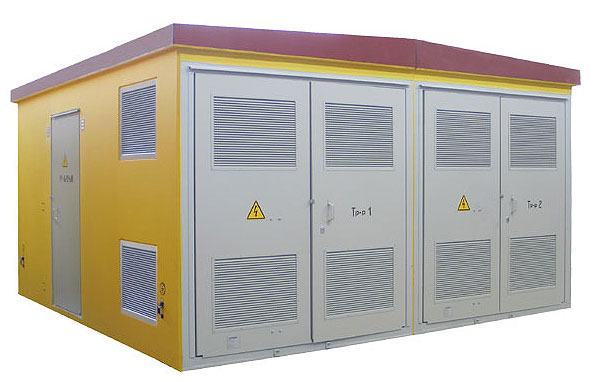

БКТП внешне имеет вид бетонной постройки с вмонтированным в нее электрическим оборудованием для приема, трансформации и коммутации напряжения.

Конструкция включает в себя два стыкующихся элемента:

• надземный объемный железобетонный блок;
• подпольный объемный железобетонный блок.

Особенности монтажа БКТП

Сооружение предполагает монтаж БКТП на заранее подготовленный фундамент, на который устанавливается цельнолитой элемент с круглыми отверстиями, предназначенными для введения соединительных кабелей. Все железобетонные элементы сооружения обрабатываются специальным гидроизолирующим раствором для предотвращения проникновения внутрь постройки влаги из почвы. Окончание прокладки кабелей сопровождается замазыванием всех технических отверстий цементным составом.

Подпольный объемный бетонный блок также предусматривает наличие отсека маслосборника, объем которого равен полному объему жидкости силового трансформатора. Подобная конструкция предотвращает попадание отработанного масла в почву. Для БКТП с трансформаторами сухого типа маслосборник не требуется.

Особенности конструкций:

• кровля БКТП сцеплена с надземным бетонным блоком болтовыми соединениями и покрыта гидроизоляционным составом с целью предотвращения образования конденсата;
• отделка стен с внутренней стороны реализована акриловой краской, стойкой к воздействию щелочей, с внешней стороны – защитным противовандальным покрытием;
• дверцы, ставни ворот и вентиляционные жалюзийные решетки изготовлены из оцинкованной стали и покрыты противокоррозийным составом.

Преимущества БКТП

Широкое распространение БКТП получили благодаря своим преимуществам:

• надежности;
• устойчивости к погодным условиям;
• долговечности (срок эксплуатации более 25 лет);
• современному дизайну;
• простоте обслуживания;
• легкости монтажа при полной заводской готовности;
• вариативности комплектации.

БКТП в бетонной оболочке согласно ГОСТ 15150 имеют климатическое исполнение У, УХЛ1, что позволяет использовать их для наружной установки в условиях умеренного или умеренно-холодного климата при атмосферной среде I (сельская, горная, лесная местность) и II (промышленная среда).

Продукция и сервис

Компания «ЭлектроСтандарт» предлагает не только купить БКТП в Туле, но и позаботиться об установке «под ключ», что включает в себя:

• доставку к месту установки;
• монтаж;
• замену кабеля.

Наши опытные электромонтажники введут в эксплуатацию любую установку собственного производства и окажут консультативную помощь, а также гарантийное и постгарантийное обслуживание системы.

Также завод реализует наиболее востребованные в энергетике позиции высоковольтного и низковольтного оборудования:

Использование комплектующих узлов собственного производства позволяет снизить стоимость изделия и сроки его поставки. Мы учитываем все пожелания заказчика и предлагаем современное оборудование, отвечающее всем стандартам качества и безопасности.
