Большинство производственных цехов, заводов, строительных площадок и даже объектов жилищно-коммунального хозяйства оснащено мощными силовыми установками, которые служат для питания этих объектов электричеством. Именно такой установкой является комплектная трансформаторная подстанция, которая преобразует полученную из линии электропередач (или генератора) энергию в потребительские значения и распределяет напряжение по потребителям.

Классификация электроустановок осуществляется по нескольким параметрам – количеству трансформаторов, месту монтажа, типу каркаса, комплектации и прочих параметров.

Технические параметры

Среди основных эксплуатационных данных КТП выделяют:

• мощность – 25-2 500 кВА;
• номинальное напряжение со стороны высокого напряжения – 6 (10) кВ;
• максимальное рабочее напряжение со стороны
  высокого напряжения – 7,2 (12) кВ;
• промышленная частота тока – 50 Гц;
• выходное напряжение – 0,4 (0,63) кВ.

Мощность КТП пропорциональна величине мощности преобразователя (трансформатора), входящего в состав электротехнической установки.

Трансформаторная подстанция по ГОСТ предназначена для эксплуатации в условиях умеренного или умеренно-холодного климата внутри неотапливаемых помещений (внутрицеховая) или с расположением на открытом воздухе.

Что собой представляют КТП

По способу производства подстанции делятся на блочные и комплектные. Первые к месту монтажа зачастую доставляются в виде отдельных блоков. Окончательная сборка и введение в эксплуатацию установки производится непосредственно на объекте. Все элементы такой конструкции всецело подготовлены к монтажу. Установка трансформаторной подстанции осуществляется на заранее подготовленную бетонную площадку.

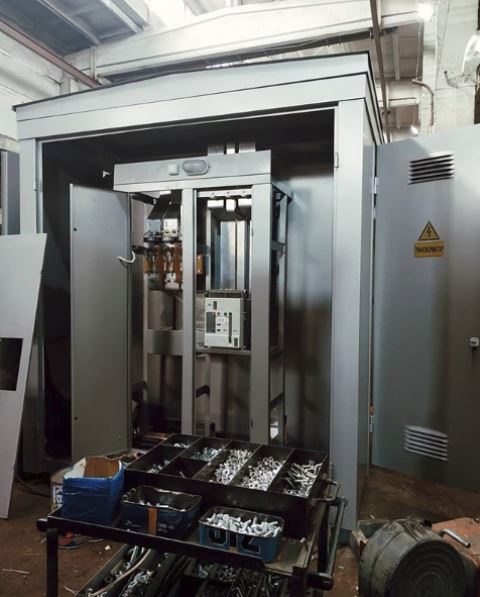

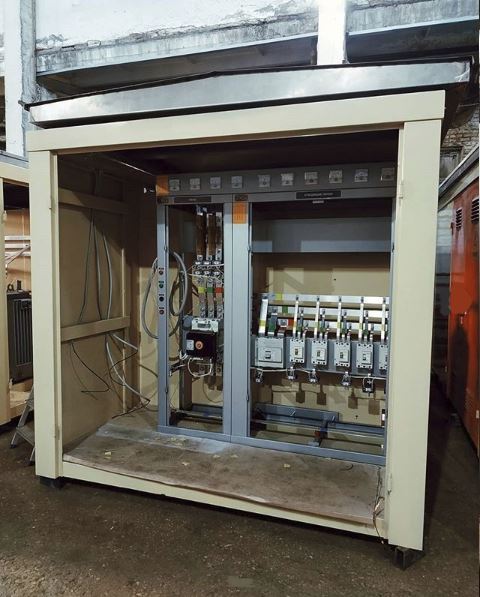

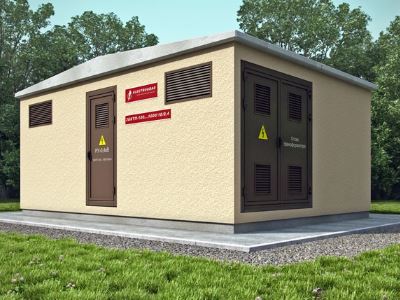

Комплектные подстанции имеют вид металлической каркасно-сварной, панельной или бетонной конструкции, внутреннее пространство которой условно разделено на несколько отдельных отсеков, разделенных между собой металлическими перегородками:

• секция для РУВН;
• трансформаторная ячейка;

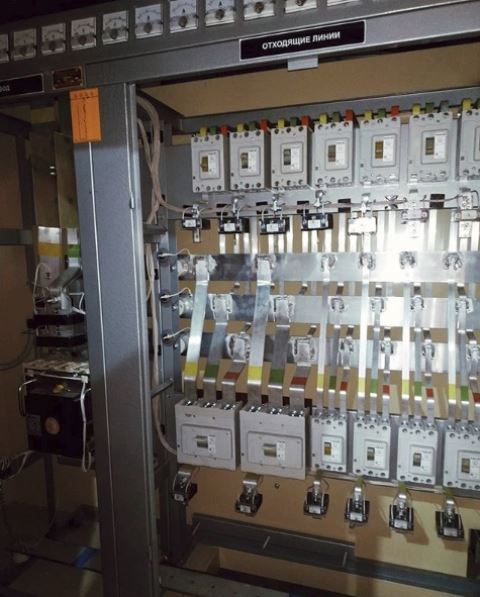

• секция для РУНН;
• отсек дополнительной аппаратуры.

Такие электроустановки являются наиболее востребованными по причине удобства транспортировки и монтажа, поскольку поставляются на объект в полностью укомплектованном виде.

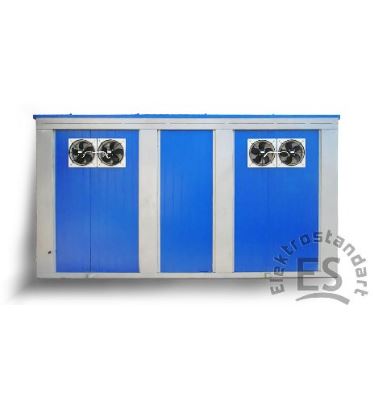

Киосковые КТП представляют собой особую металлическую конструкцию, состоящую из отдельных модулей, которые совмещаются с каркасом посредством болтовых и сварных соединений. Каркас киосковых подстанций изготавливают из металлических профилей, которые покрывают специальной эмалью для дополнительной защиты от коррозии и негативного воздействия окружающей среды.

Преимущества сотрудничества с нашей компанией

Сотрудничая с нами, каждый клиент получает возможность:

• приобрести электроустановки любой сложности по типовому и индивидуальному проекту (ЩО, реклоузеры, БКТП, КТП, КРУ, ячейки КСО и пр.);
• заказать электротехнические системы по цене производителя;
• воспользоваться дополнительными услугами (доставка, монтаж, пуско-наладочные работы, прокладка и замена кабеля, техническое обслуживание);
• получить исчерпывающую консультацию и заказать подбор силовых установок в индивидуальном порядке.
